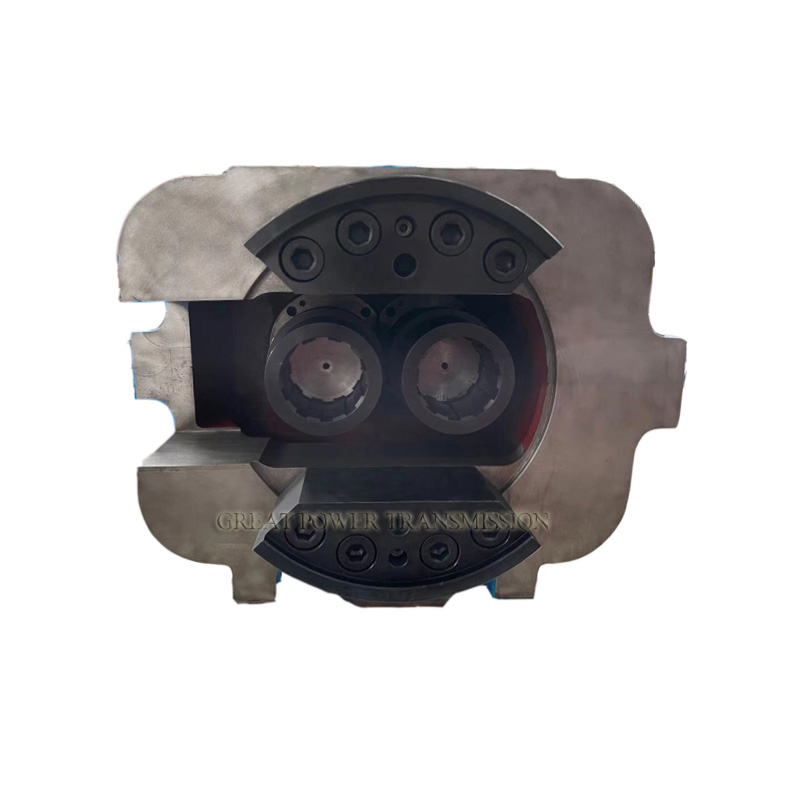

SZW Serje Orizzontali Koniku Twin Screw Estrużur Kaxxa tal-Irkaptu

Deskrizzjoni qasira:

Ir-reducer tal-irkaptu tas-serje SZW huwa unità speċjali tas-sewqan imqabbla ma 'estrużur koniku twin-screw. Tikkonsisti f'żewġ partijiet, jiġifieri, il-kaxxa tat-tnaqqis u l-kaxxa tad-distribuzzjoni. Id-disinn integrat tal-kaxxa tad-distribuzzjoni u l-kaxxa tat-trasmissjoni għandu l-vantaġġi ta 'struttura kompatta, installazzjoni konvenjenti. Wara li tnaqqas il-veloċità u żżid it-torque tal-mutur, toħroġ il-qawwa tal-mottiv lejn il-kaxxa tad-distribuzzjoni, imbagħad issuq ix-xaftijiet tal-output doppju (l-angolu inkluż huwa l-istess ma 'dak ta' twin-vireg tal-kamin) permezz ta 'par ta' gerijiet spirali koniċi żgħar b'razzjon tas-sewqan ta '1:1, b'hekk biex issuq vireg bil-kamin biex iduru 'l barra b'direzzjoni differenti.

Ibgħat email lilna

Dettall tal-Prodott

Tags tal-Prodott

Informazzjoni Bażika

Mudell NO.	SZW65 ~ 110
Qawwa tad-Dħul	5.5KW ~ 550KW
Torque tal-ħruġ	510N · m ~ 105050N · m
Veloċità tad-dħul	600-1500RPM
Veloċità tal-Output	Ibbażat fuq Proporzjon
Materjal tal-Irkaptu	20CrMnTi Azzar tal-Liga tal-Karbonju Baxx
Materjal tad-Djar	Ħadid fondut
Ipproċessar tal-Irkaptu	Tħin CNC
Marka ta' Berings	C&U, NXZ‌, ZHJ, ZWZ, LYC, HRB, NSK, FAG, eċċ.
Marka ta 'siġill taż-żejt	FAG, NAK, eċċ.
Ebusija tal-wiċċ tal-gerijiet	HRC54 ~ 62
‌Eżattezza tal-Gear	Grad 6
Trattament tas-Sħana	Karburizzazzjoni, Tkessiħ
Modalità Output	Output tax-Xaft vojt
Modalità ta 'Input	Xaft Solidu

Deskrizzjoni tal-Prodott
Ir-reducer tal-irkaptu tas-serje SZW huwa unità speċjali tas-sewqan imqabbla ma 'estrużur koniku twin-screw. Tikkonsisti f'żewġ partijiet, jiġifieri, il-kaxxa tat-tnaqqis u l-kaxxa tad-distribuzzjoni. Id-disinn integrat tal-kaxxa tad-distribuzzjoni u l-kaxxa tat-trasmissjoni għandu l-vantaġġi ta 'struttura kompatta, installazzjoni konvenjenti. Wara li tnaqqas il-veloċità u żżid it-torque tal-mutur, toħroġ il-qawwa tal-mottiv lejn il-kaxxa tad-distribuzzjoni, imbagħad issuq ix-xaftijiet tal-output doppju (l-angolu inkluż huwa l-istess ma 'dak ta' twin-vireg tal-kamin) permezz ta 'par ta' gerijiet spirali koniċi żgħar b'razzjon tas-sewqan ta '1:1, b'hekk biex issuq vireg bil-kamin biex iduru 'l barra b'direzzjoni differenti.

Karatteristika tal-Prodott
1.Hemm gearbox ċilindriku involut, liema data u struttura huma ddisinjati bl-aħjar mod mill-kompjuter.
2.L-irkaptu huma magħmula minn azzar b'liga ta' karbonju baxx ta' kwalità għolja - ta' kwalità għolja wara li l-karbonju jippenetra, jitkessaħ u tħin is-snien. Għandu ebusija għolja fuq il-wiċċ tas-snien, kapaċità kbira ta 'ġarr, storbju żgħir, tħaddim bla xkiel u effiċjenza għolja tas-sewqan.
3.Il-materjal tal-kaxxa tad-distribuzzjoni huwa ħadid fondut tal-grafita nodulari u l-gerijiet għandhom snien mitħun-għoli ta 'saħħa, li fihom jitqassmu pajpijiet ta' l-ilma li jkessaħ f'forma ta 'serp.
4.Il-veloċità massima tad-dħul tal-gearbox normalment ma tkunx akbar minn 1500 rpm.
5.It-temperatura fl-ambjent tax-xogħol hija -10℃-45℃.Meta t-temperatura tkun inqas minn 0℃, iż-żejt tal-lubrikant għandu jissaħħan minn qabel għal + 10℃ qabel ma jibda.

Parametru Tekniku

Nru	Tip	Qawwa tad-Dħul (KW)	Proporzjon tas-Sewqan	Veloċità tad-Dħul (RPM)	Veloċità tal-Ħruġ (RPM)	Torque tal-Ħruġ ta' Xaft Uniku (N.M)
1	SZW65	37	38.6	1500	38.9	4518
2	SZW80	55	38.3	1500	39.2	6786
3	SZW92	110	37.3	1500	40.2	13130
4	SZW110	160	37.4	1500	40.1	20424

Applikazzjoni
Ir-reducer tal-irkaptu tas-serje SZW jintuża b'mod wiesa 'fl-estrużuri tal-kamin -

FAQ

Q: Kif tagħżel a gearbox uReducer tal-veloċità tal-ger?

A: Tista 'tirreferi għall-katalgu tagħna biex tagħżel speċifikazzjoni tal-prodott jew nistgħu wkoll nirrakkomandaw il-mudell u l-ispeċifikazzjoni wara li tipprovdi l-qawwa tal-mutur meħtieġa, il-veloċità tal-ħruġ u l-proporzjon tal-veloċità, eċċ.

Q: Kif nistgħu niggarantixxuprodottkwalità?
A: Għandna proċedura stretta ta 'kontroll tal-proċess ta' produzzjoni u nittestjaw kull parti qabel il-kunsinna.Ir-reducer tal-kaxxa tal-gerijiet tagħna se jwettaq ukoll it-test tal-operat korrispondenti wara l-installazzjoni, u jipprovdi r-rapport tat-test. L-ippakkjar tagħna jinsab f'kaxxi tal-injam apposta għall-esportazzjoni biex tiġi żgurata l-kwalità tat-trasport.
Q: Għaliex nagħżel il-kumpanija tiegħek?
A: a) Aħna wieħed mill-manifatturi u esportaturi ewlenin tat-tagħmir tat-trasmissjoni tal-irkaptu.
b) Il-kumpanija tagħna għamlet prodotti tal-irkaptu għal madwar 20 sena aktar b'esperjenza rikkau teknoloġija avvanzata.
c) Nistgħu nipprovdu l-aħjar kwalità u l-aħjar servizz bi prezzijiet kompetittivi għall-prodotti.

Q: X'hemmtiegħek MOQ utermini taħlas?

A:MOQ hija unità waħda. T/T u L/C huma aċċettati, u termini oħra jistgħu wkoll jiġu nnegozjati.

Q: Tista 'tforni d-dokumentazzjoni rilevanti għall-merkanzija?

A:Iva, nistgħu nipprovdu l-biċċa l-kbira tad-dokumentazzjoni inkluż manwal tal-operatur, rapport tal-ittestjar, rapport tal-ispezzjoni tal-kwalità, assigurazzjoni tat-tbaħħir, ċertifikat tal-oriġini, lista tal-ippakkjar, fattura kummerċjali, polza tat-tagħbija, eċċ.
